Мусоросортировочные комплексы AXE Machinery — от 5 000 до 500 000 тонн в год

Мусоросортировочные комплексы AXE Machinery: 4 типовых решения от 5 до 500 тыс. тонн в год, сепарация 14 фракций, производство RDF-топлива. Полный цикл от проектирования до пусконаладки. Собственное производство в Подмосковье.

Фотогалерея (16)

Описание направления

AXE Machinery проектирует, производит и монтирует мусоросортировочные комплексы (МСК) под ключ — от компактных линий 5 000 тонн в год для небольших полигонов до промышленных комплексов 500 000 тонн в год для региональных операторов. Каждый комплекс настроен под морфологический состав отходов конкретного региона: для курортных зон усиливаем сортировку стекла, для промышленных центров — отделение резины и шин, для сельских районов — акцент на органику.

Собственное производство в Подмосковье позволяет AXE изготавливать металлоконструкции, конвейеры, бункеры и сортировочные кабины самостоятельно — без посредников. Серийное оборудование (грохоты Komptech, сепараторы Eggersmann, прессы MACPRESSE) поставляем от партнёров. Полный цикл работ — от анализа морфологии до пусконаладки — берём на себя.

За 10 лет работы AXE Machinery реализовала более 50 проектов сортировочных комплексов в России и СНГ. В портфолио — объекты в Московской, Ленинградской, Свердловской областях, Краснодарском крае, Республике Татарстан, а также в Беларуси и Казахстане.

4 типовых решения по производительности

Параметр	МСК-5	МСК-50	МСК-200	МСК-500
Производительность	5 000 т/год	50 000 т/год	200 000 т/год	500 000 т/год
Часовая производительность	2 т/ч	15 т/ч	50 т/ч	120 т/ч
Смен в день	1	1-2	2	2-3
Фракций	6-8	10-12	12-14	14
Площадь застройки	200 м²	800 м²	1 800 м²	3 500 м²
Установленная мощность	40 кВт	120 кВт	250 кВт	500 кВт
Персонал в смену	4 чел.	8 чел.	12 чел.	20 чел.
Цена (от)	15 млн ₽	55 млн ₽	120 млн ₽	280 млн ₽
Срок изготовления	10 нед.	16 нед.	22 нед.	30 нед.
Подходит для	Малые полигоны	Районные операторы	Региональные операторы	Крупные агломерации

Это типовые конфигурации — каждый проект индивидуален и рассчитывается под объём и морфологию отходов конкретного заказчика. Возможны промежуточные варианты (например, 100 000 т/год) и расширение существующих комплексов модульными блоками.

Состав оборудования комплекса

В зависимости от производительности комплекс включает:

Тип оборудования	Назначение	В составе
Приёмочный бункер с «подвижным полом»	Приём мусоровозов, накопление 4-6 ч работы	Все модели
Вскрыватель мешков AXE	Вскрытие 95% пакетов ТКО, 20 т/ч	МСК-50 и выше
Барабанные грохоты Komptech / Doppstadt	Калибровка потока по фракциям, отсеивание 0-50 мм	Все модели

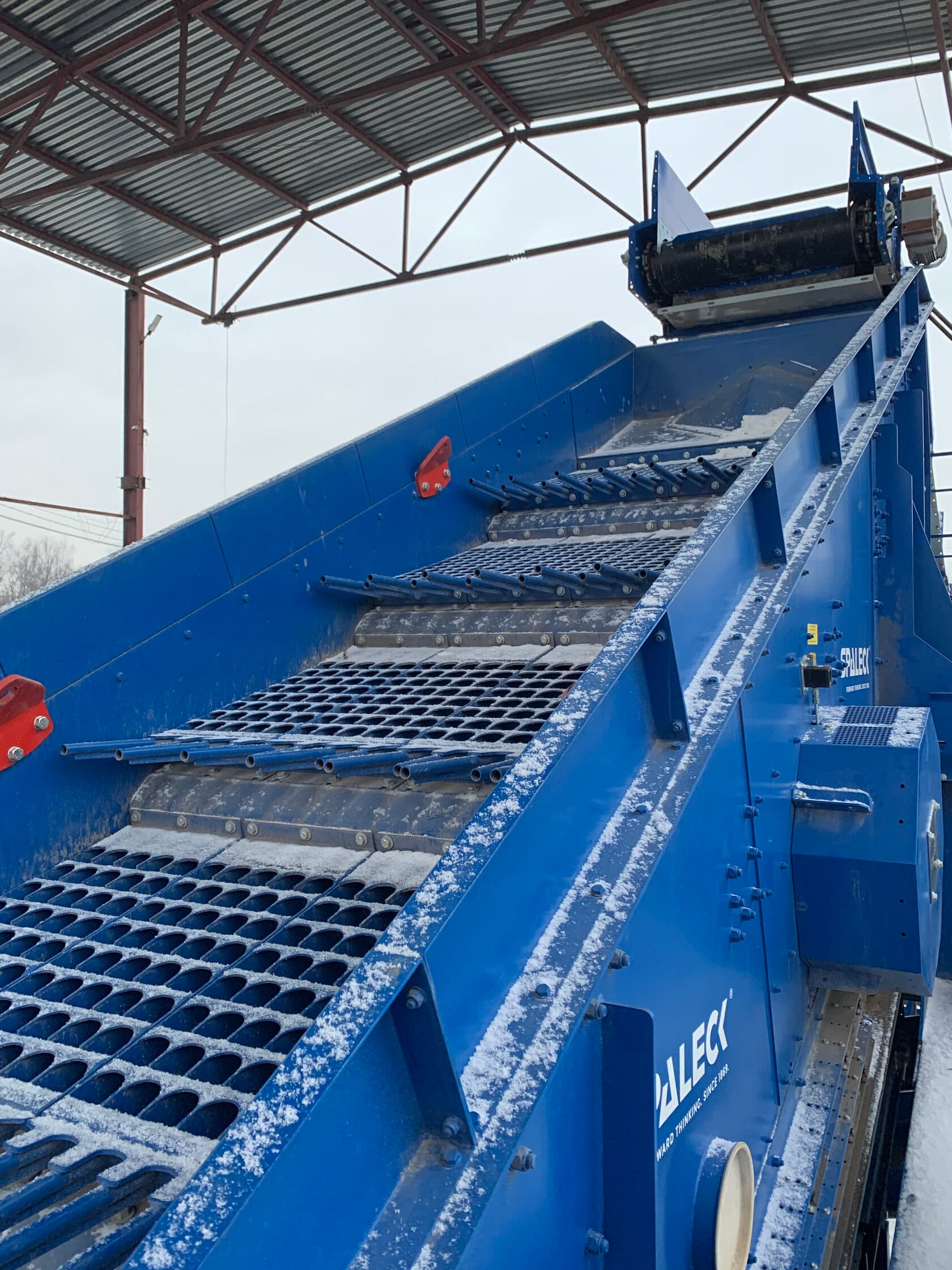

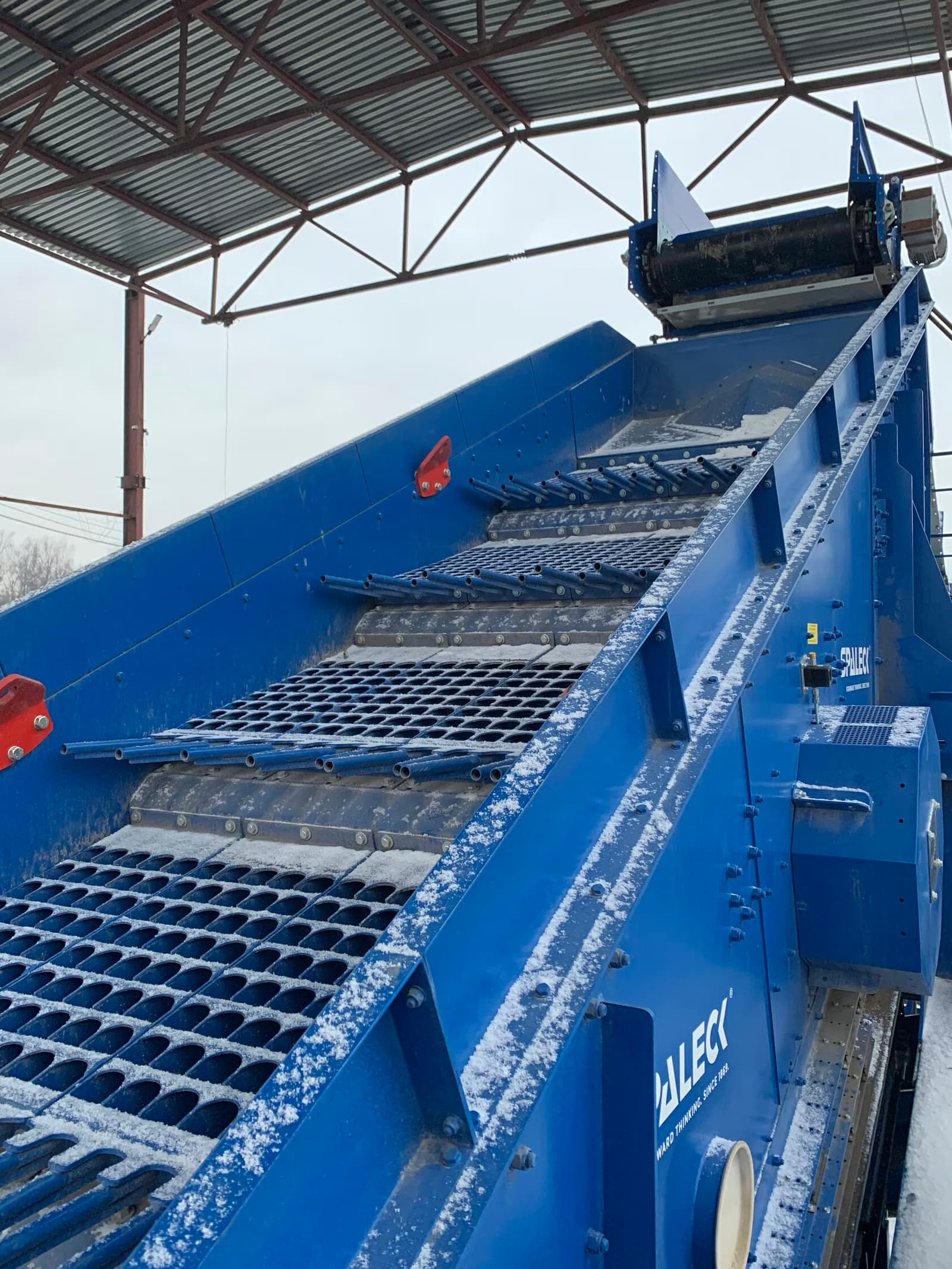

Вибрационные грохоты SPALECK / DBE	Тонкое фракционирование 0,5-300 мм	МСК-50 и выше

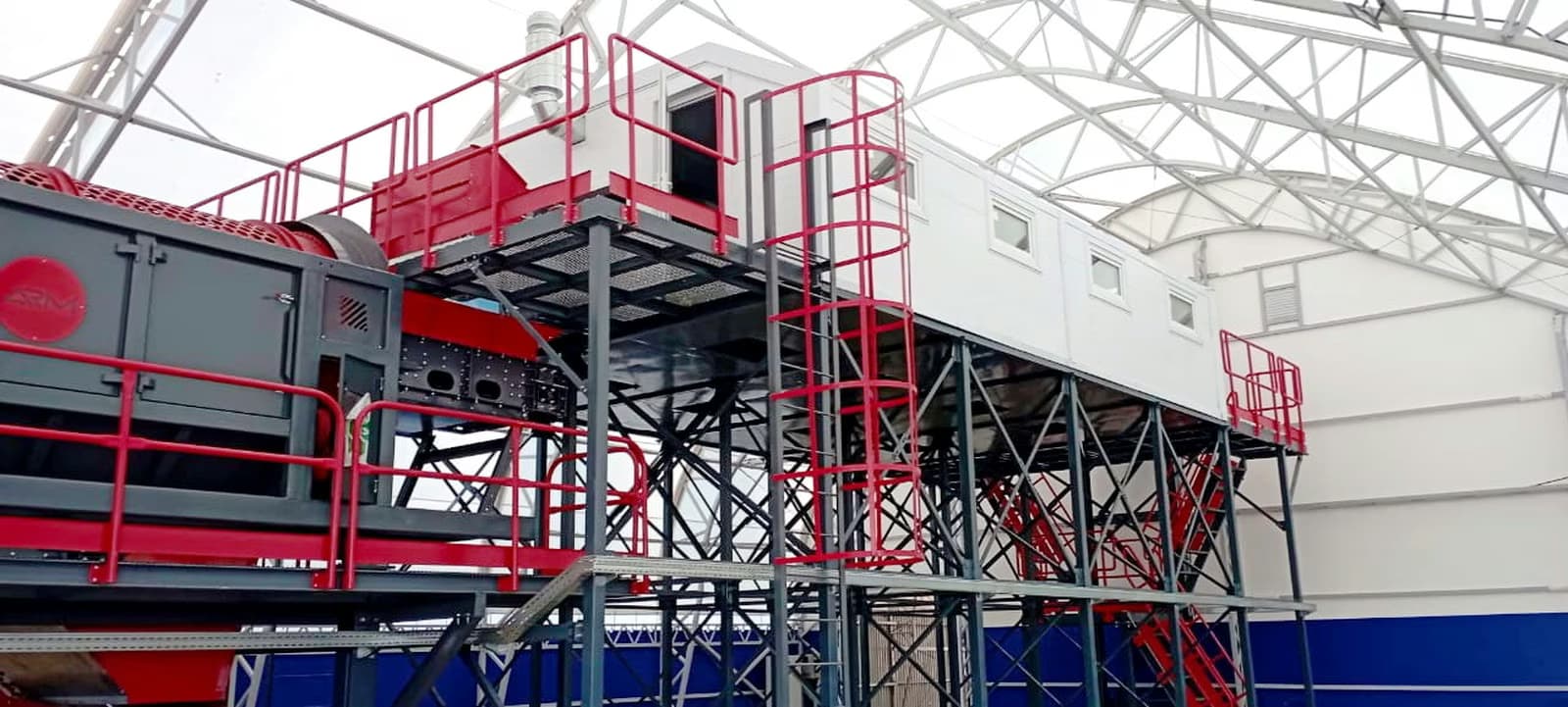

Сортировочная кабина (6-12 мест)	Ручная выборка ПЭТ, картона, плёнки, КГО	Все модели
Магнитные сепараторы (Eggersmann, SGM)	Извлечение чёрных металлов 95-98%	Все модели
Эдди-ток сепараторы (Bakker Magnetics)	Извлечение цветных металлов 90-95%	МСК-50 и выше
Баллистические сепараторы (Komptech, Stadler)	Разделение 3D/2D фракций	МСК-200 и выше
Оптические сепараторы (Pellenc, Tomra)	Сортировка по типу материала (PET/HDPE/PP)	МСК-200 и выше (опция)
Аэродинамические сепараторы	Отделение лёгкой фракции для RDF	МСК-50 и выше
Прессы-пакетировщики MACPRESSE / AVERMANN	Прессование ПЭТ, картона, плёнки в кипы	Все модели

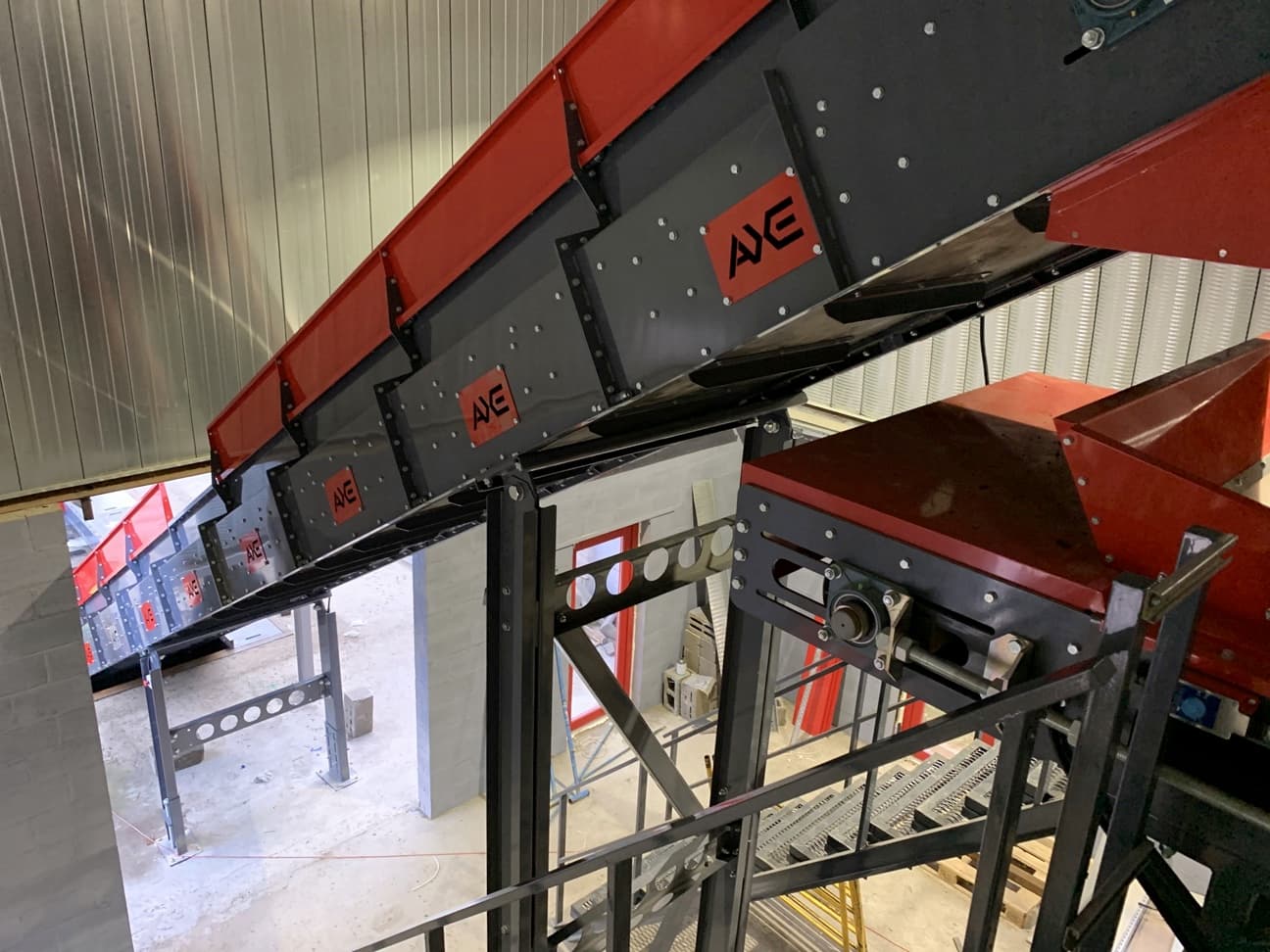

Конвейерные системы AXE	Ленточные и цепные между узлами	Все модели
Система пылеудаления	Циклон + рукавный фильтр PM10	Все модели
Система управления (ПЛК Siemens)	Автоматизация, удалённый мониторинг	Все модели

Что выделяет комплекс

Полная конфигурация выделяет до 14 фракций вторичных материалов:

Органика (30-35% от ТБО) — компостирование или биосушка
ПЭТ-бутылки (4-6%) — прессование, продажа переработчикам
Плёнка полиэтиленовая (5-7%) — прессование или RDF
Картон и бумага (15-20%) — прессование, продажа ЦБК
Стекло (5-8%) — отсев в грохоте, продажа стеклозаводам
Чёрный металл (3-5%) — магнитная сепарация, металлобазы
Цветной металл (0,5-1%) — эдди-ток, приёмки
Текстиль (4-6%) — RDF или ветошь
Древесина (1-3%) — переработка в щепу
КГО (5-8%) — сортировка вручную
Строительные отходы (2-4%) — дробление и отсев
Шины (0,5-1%) — пиролиз или измельчение
RDF-топливо (15-20%) — лёгкая фракция для цементных заводов
Хвосты (10-15%) — не перерабатываемый остаток на полигон

Итого на полигон отправляется 10-15% от исходного объёма. Нагрузка на полигон снижается в 6-8 раз — это основной экологический и экономический эффект.

Экономика: расчёт рентабельности МСК-50

Рассмотрим типовой проект МСК-50 для районного оператора:

Параметр	Значение
Годовая переработка	50 000 т ТБО
Тариф за приёмку (от регоператора)	500 ₽/т = 25,0 млн ₽/год
Доход от ПЭТ (2000 т × 18 ₽/кг)	36,0 млн ₽/год
Доход от картона (8000 т × 8 ₽/кг)	64,0 млн ₽/год
Доход от металла чёрного (2000 т × 12 ₽/кг)	24,0 млн ₽/год
Доход от плёнки (3000 т × 10 ₽/кг)	30,0 млн ₽/год
Доход от RDF (9000 т × 2 500 ₽/т)	22,5 млн ₽/год
Доход от цветного металла (250 т × 60 ₽/кг)	15,0 млн ₽/год
Годовой доход	216,5 млн ₽
Электричество (120 кВт × 4000 ч × 8 ₽)	3,8 млн ₽/год
Зарплата (16 чел × 80к)	15,4 млн ₽/год
Амортизация (10 лет)	5,5 млн ₽/год
ТО и ремонт	4,0 млн ₽/год
Логистика вторсырья	8,0 млн ₽/год
Прочие расходы	5,0 млн ₽/год
Годовые затраты	41,7 млн ₽
Чистая прибыль	174,8 млн ₽/год

Стоимость МСК-50 — 55 млн ₽. Окупаемость — 4-5 месяцев работы при полной загрузке. ROI за первый год — 317%. Доступно финансирование через лизинг (12-60 мес., удешевление 20-40%) или кредит через банки-партнёры.

Полный цикл услуг AXE Machinery

AXE Machinery берёт на себя все этапы реализации проекта:

Анализ морфологии отходов (2-3 недели) — выезд на объект, отбор проб за 4 сезона, лабораторный анализ состава ТБО. По результатам формируется техническое задание.
Технико-экономическое обоснование (2 недели) — расчёт производительности, состава оборудования, стоимости, рентабельности, сроков окупаемости. Документ для инвесторов и банков.

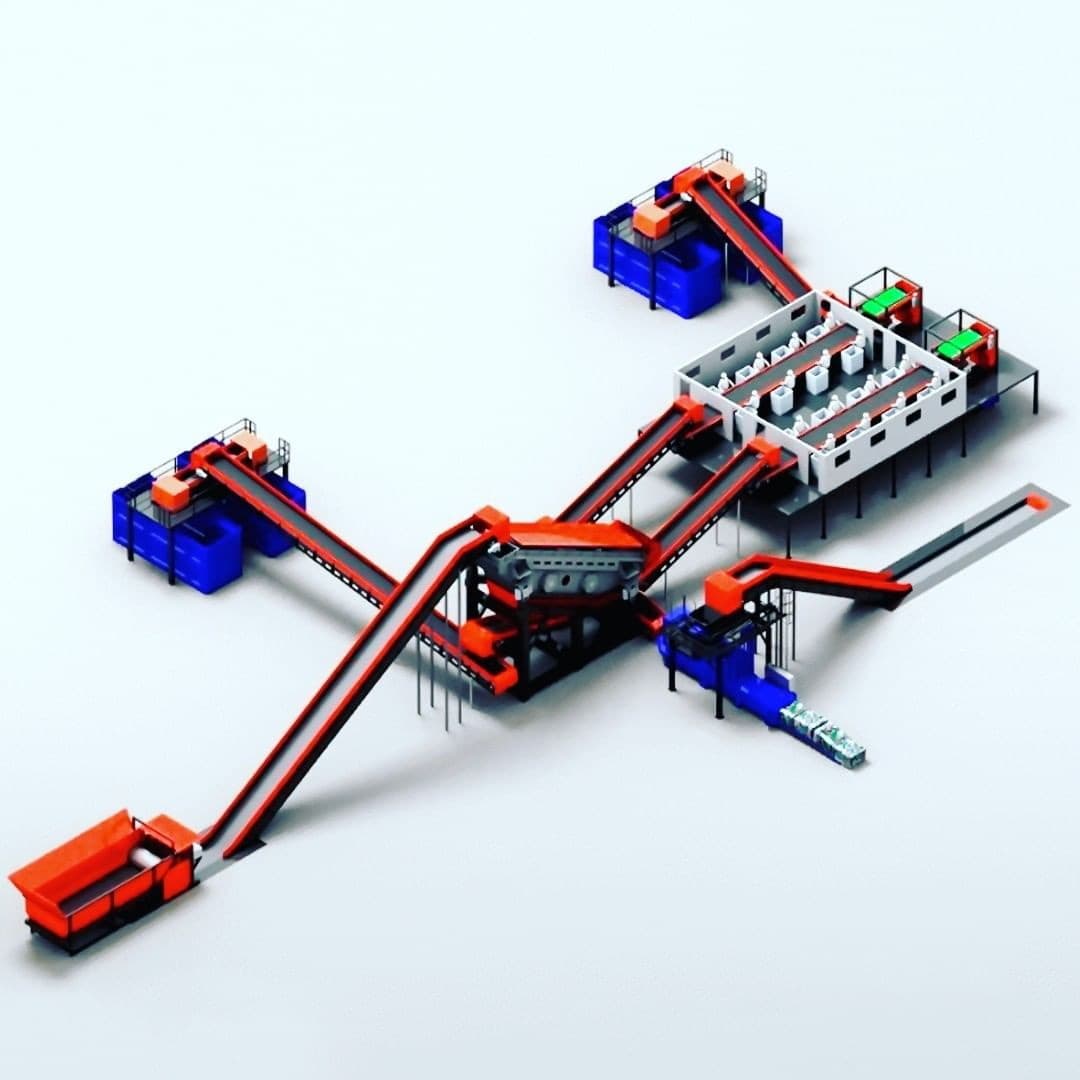

Проектирование (4-8 недель) — технологическая схема, подбор оборудования, 3D-модель размещения, чертежи металлоконструкций, согласование с заказчиком.
Производство (8-20 недель) — изготовление металлоконструкций, конвейеров, бункеров, кабин на собственном цеху в Подмосковье. Серийное оборудование заказывается у партнёров параллельно.
Доставка и монтаж (3-6 недель на объекте) — логистика тралами, сборка металлоконструкций, установка оборудования, подключение к электросети и водоснабжению.
Пусконаладка (1-2 недели) — тестовая эксплуатация с реальным ТБО, настройка режимов грохотов и сепараторов, выход на проектную мощность.
Обучение персонала (1 неделя) — операторы, сортировщики, мастер-механик. Регламент ТО, аварийные процедуры, журнал наработки.
Сервисное сопровождение (постоянно) — гарантия 12 месяцев, плановое ТО, выездные бригады, склад запчастей, удалённый мониторинг.

Полный цикл от договора до пуска — 20-40 недель (5-10 месяцев) в зависимости от производительности.

Проектные кейсы AXE Machinery

Из реализованных проектов:

МСК-36 для регионального оператора в Подмосковье — 100 000 т/год, 14 фракций, запущен в 2022 г. Перерабатывает ТБО 4 районов.
МСК-50 для муниципалитета в Ленинградской области — 50 000 т/год, 12 фракций, запущен в 2023 г. Производит RDF для Кировского цементного завода.
МСК-200 для полигона в Республике Татарстан — 200 000 т/год, 14 фракций, запуск 2024 г. Обслуживает Казань и пригороды.
МСК-15 для лесозаготовительного предприятия — 15 000 т/год, сортировка промышленных отходов, запуск 2021 г.
МСК-80 для агломерации в Свердловской области — 80 000 т/год, 14 фракций, запуск 2023 г. Екатеринбург и северные пригороды.

Полный портфель кейсов — по запросу. Организуем экскурсию на действующий объект для потенциальных заказчиков.

Адаптация под регион

Каждая линия настраивается под морфологический состав отходов региона. Состав и комплектация оборудования определяются по результатам анализа потока — это гарантирует выход целевых фракций на заявленном уровне. Региональная специфика, которую мы учитываем:

Курортные зоны (Сочи, Анапа) — усиливаем сортировку стекла по цветам, добавляем линию для пластиковых бутылок из-под напитков
Промышленные центры (Челябинск, Магнитогорск) — отделение резины, шин, металлической стружки
Сельские районы — акцент на органику 40-50%, компостирование на месте
Крупные агломерации (Москва, СПб) — больше оптических сепараторов для тонкой сортировки пластика по типам
Северные регионы — утеплённое здание, отопление, защита от наледи на конвейерах

RDF-топливо: что это и куда девать

RDF (Refuse-Derived Fuel) — топливо из лёгкой фракции отходов (плёнка, бумага, текстиль), непригодной для вторичной переработки. Теплотворная способность 14-18 МДж/кг (сравнимо с бурым углём 12-16 МДж/кг). Снижает объём захоронения на 70-80%.

Куда AXE помогает пристроить RDF:

Цементные заводы (Лафарж, Хайдельберг, Новоросцемент, Мордовцемент) — замена угля и газа в печах. Принимают 30-100 тыс. т/год
ТЭЦ и котельные — сжигание в кипящих слоях. Принимают 10-50 тыс. т/год
Собственные котельные заказчика — если есть потребность в тепле
Пиролизные установки AXE — переработка в синтетическое топливо

AXE Machinery помогает с поиском покупателей RDF через партнёрскую сеть. Цена реализации — 1500-3000 ₽/т в зависимости от качества и объёма.

По вопросам проектирования, расчёта стоимости, демо-показа на действующем объекте: +7 (495) 120-39-19, info@axe-machinery.ru

Сколько времени занимает изготовление комплекса?

Зависит от производительности: МСК-5 — 10 недель, МСК-50 — 16 недель, МСК-200 — 22 недели, МСК-500 — 30 недель. Полный цикл от договора до пуска — 20-40 недель (5-10 месяцев), включая анализ морфологии (2-3 нед), проектирование (4-8 нед), производство (8-20 нед), монтаж (3-6 нед), пусконаладку и обучение (2-3 нед).

Можно ли расширить комплекс позже?

Да, линия проектируется с возможностью масштабирования. МСК-50 расширяется до МСК-200 добавлением второго грохота, оптического сепаратора и удлинением конвейеров. Дополнительно можно установить параллельную линию — это удваивает производительность без остановки действующей.

Что такое RDF-топливо и куда его девать?

RDF (Refuse-Derived Fuel) — топливо из лёгкой фракции отходов (плёнка, бумага, текстиль), теплотворная способность 14-18 МДж/кг. AXE помогает с реализацией через цементные заводы (Лафарж, Хайдельберг), ТЭЦ и котельные. Цена 1500-3000 ₽/т. Для собственных нужд можно использовать в пиролизной установке AXE для производства синтетического топлива.

Какие документы нужны для запуска комплекса?

Проектная документация (AXE предоставляет), санитарно-эпидемиологическое заключение Роспотребнадзора, разрешение на выбросы загрязняющих веществ от Росприроднадзора, лицензия на обработку отходов 1-4 классов. AXE помогает с подготовкой всех документов — обычно оформление занимает 3-6 месяцев параллельно с производством комплекса.

Какой срок службы оборудования?

Металлоконструкции AXE — 25-30 лет. Конвейеры — 15-20 лет. Грохоты Komptech/Doppstadt — 15-20 лет. Сепараторы Eggersmann — 10-15 лет. Прессы MACPRESSE — 20+ лет. При плановом ТО оборудование работает без капитального ремонта 8-10 лет. Гарантия AXE — 12 месяцев на собственное производство, по гарантии производителя — на серийное оборудование.

Сколько персонала нужно для работы комплекса?

Зависит от производительности: МСК-5 — 4 чел. в смену, МСК-50 — 8 чел., МСК-200 — 12 чел., МСК-500 — 20 чел. Включая оператора линии, водителя погрузчика, 6-15 сортировщиков в кабине, мастера-механика. При 2-сменном режиме — удвоить. Обучение AXE проводит на учебном полигоне или на объекте заказчика (3-5 дней).

Можно ли посмотреть действующий объект?

Да, AXE Machinery организует экскурсии на 5 действующих объектах: МСК-36 в Подмосковье, МСК-50 в Ленинградской области, МСК-200 в Татарстане, МСК-80 в Свердловской области, МСК-15 для лесозаготовителя. Экскурсия — бесплатно при условии серьёзной заинтересованности (предварительный созвон с инженером, техническое задание от заказчика).
