Щековые дробилки Nordmann — переработка строительных отходов на объекте

Проблема вывоза строительных отходов

После сноса зданий остатки бетонных конструкций имеют неоднородный размер: куски от 10 см до 1,5 метров вперемешку с арматурой, кирпичом и пылью. Из-за этого они неравномерно распределяются по кузову самосвала — часть объёма кузова простаивает, а стоимость вывоза растёт. ЗИЛ с 12-кубовым кузовом везёт фактически 6-7 кубов: остальное — воздушные пустоты между кусками.

При объёме сноса в 5 000 м³ строительных отходов это означает 600-700 рейсов самосвала вместо 300, если бы отходы были предварительно измельчены. При ставке 8 000 ₽ за рейс по Москве — переплата 2,4-3,2 млн ₽ только на логистике.

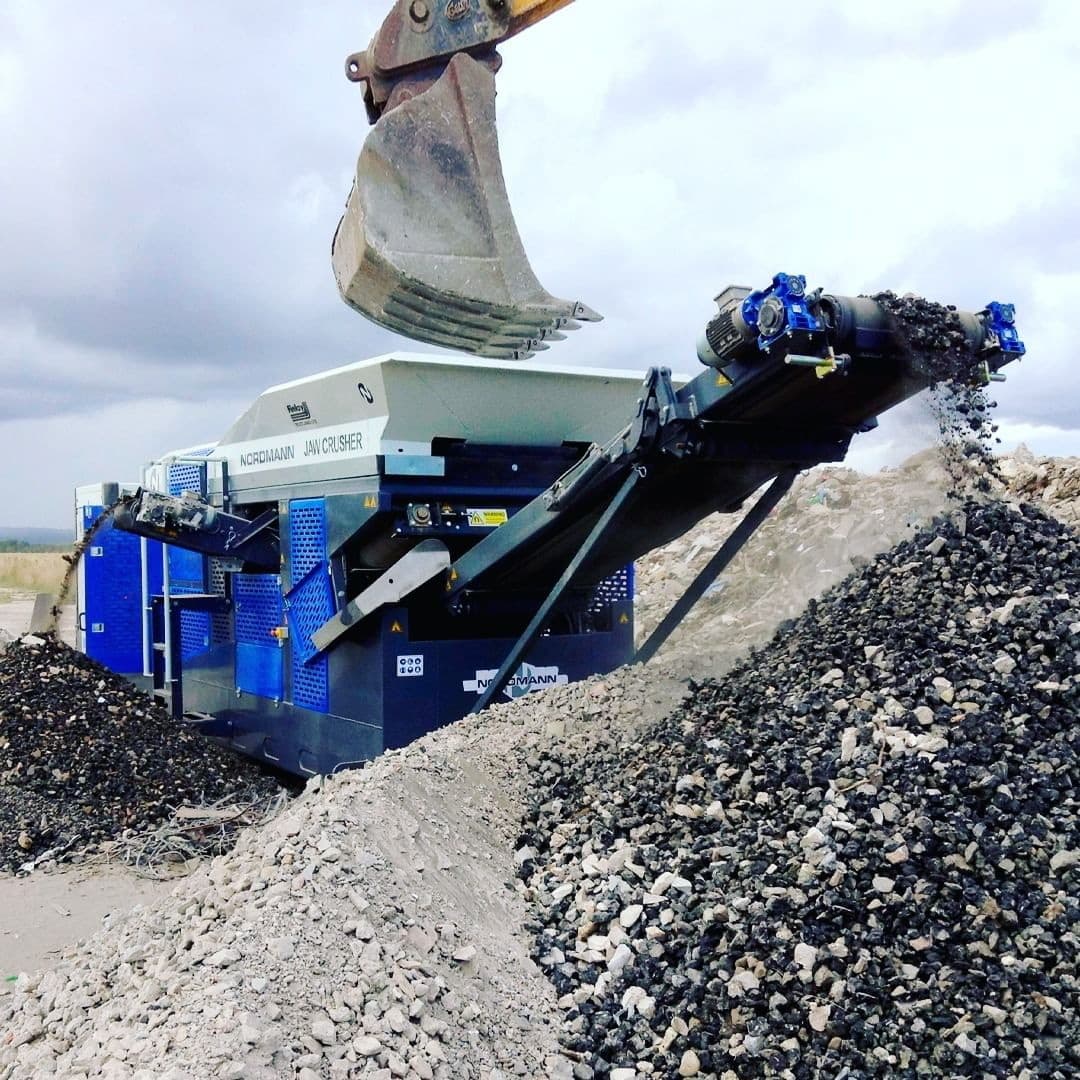

Щековые дробилки Nordmann решают эту проблему: мусор измельчается до фракции 0-70 мм, которую можно компактно загрузить и вывезти за меньшее число рейсов. Дополнительно измельчённый бетон становится вторичным щебнем, который можно продавать или использовать на том же объекте для подсыпки дорог и оснований.

Решение: щековая дробилка Nordmann

Nordmann Engineering (Северная Ирландия) специализируется на компактных щековых дробилках для работы на объекте. В отличие от крупных стационарных ДСУ KLEEMANN или Sandvik, которые требуют капитального фундамента и стационарного подключения к электросети, дробилки Nordmann — это мобильные установки с дизель-электрическим приводом, которые перевозятся одним грузовиком с мультилифтом и запускаются в работу за 30 минут после доставки.

AXE Machinery — официальный дилер Nordmann в России и странах СНГ. Поставляем три основные модели: K-750, T-750 и T-1060, отличающиеся размером загрузочного отверстия и производительностью.

Технические характеристики

Параметр	K-750	T-750	T-1060
Производительность	до 50 т/ч	до 80 т/ч	до 100 т/ч
Размер загрузочного отверстия	500 × 350 мм	750 × 500 мм	1060 × 700 мм
Макс. размер загружаемого камня	300 мм	450 мм	600 мм
Мин. размер выходной фракции	0-20 мм	0-30 мм	0-70 мм
Двигатель	Caterpillar C4.4, 75 кВт	Caterpillar C7.1, 130 кВт	Caterpillar C9, 200 кВт
Тип привода	дизель-электрический	дизель-электрический	дизель-электрический
Габариты (Д × Ш × В)	5400 × 2200 × 2400 мм	7200 × 2400 × 2500 мм	8200 × 2500 × 2600 мм
Масса	6 500 кг	12 000 кг	19 500 кг
Транспортировка	мультилифт / прицеп	мультилифт	мультилифт / низкорамник
Расход топлива	8-12 л/ч	14-18 л/ч	20-26 л/ч

Что перерабатывает дробилка

Щековые дробилки Nordmann работают со следующими материалами:

• Бетон — любой марки от М100 до М500, в том числе с арматурой (предварительно срезается крупная арматура более 20 мм)
• Армированный бетон — дробится с последующей магнитной сепарацией металла на конвейере
• Природный камень — гранит, базальт, известняк, песчаник прочностью до 250 МПа
• Кирпич — керамический, силикатный, клинкерный, в том числе с остатками раствора
• Асфальт — снятый при фрезеровании дорожного полотна, с битумом
• Шлак — металлургический, доменный, ТЭЦ
• Стекло — бой бутылок, оконного стекла, стеклобоя с сортировочных линий

Размещение на объекте

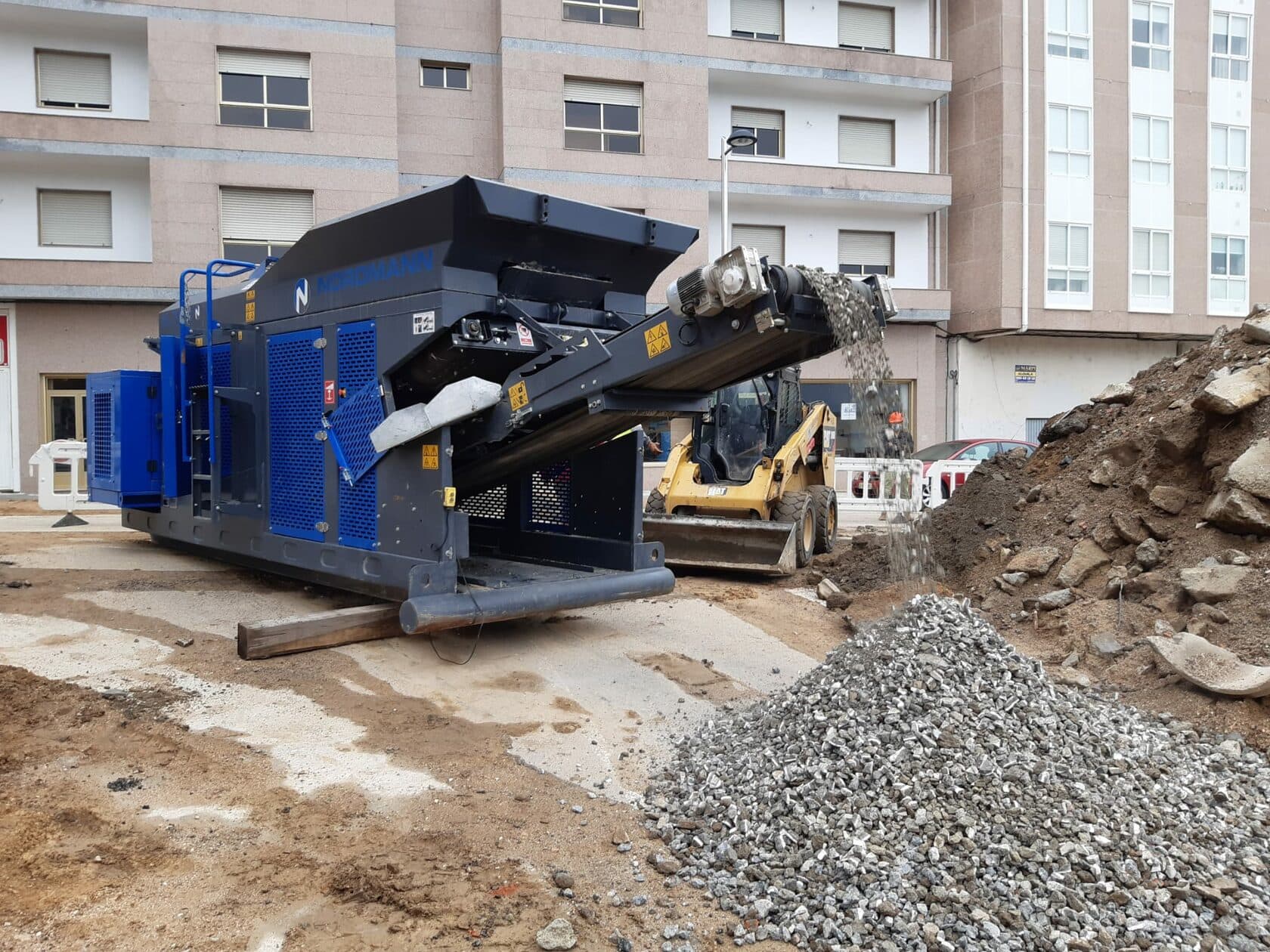

Благодаря компактным габаритам дробилку можно поставить прямо на строительной площадке. Это избавляет от необходимости возить отходы на промежуточные пункты переработки. Транспортировка установки на объект и обратно — одним грузовиком с мультилифтом, разгрузочно-погрузочные работы занимают 20-30 минут. Запуск в работу после установки — 30-40 минут (включая выведение на рабочий режим и проверку).

Сравнение со стационарными ДСУ

Стационарные дробильно-сортировочные установки KLEEMANN, PowerScreen, FABO производительнее (200-500 т/ч), но требуют:

• капитального фундамента (бетонная плита 30-50 м³)
• стационарного подключения к электросети 380 В / 200-400 кВт
• монтажа в течение 2-4 недель
• разрешения на промышленный объект

Параметр	Nordmann T-1060	Стационарная ДСУ
Производительность	до 100 т/ч	200-500 т/ч
Время запуска	30 минут	2-4 недели монтажа
Фундамент	не требуется	бетонная плита 30-50 м³
Электросеть	автономно (дизель)	380 В, 200-400 кВт
Транспортировка	1 мультилифт	10-15 фур + кран
Стоимость	от 12 млн ₽	от 35-50 млн ₽
Подходит для	разовых объектов, сноса	стационарного карьера

Если вы перерабатываете отходы постоянно (>200 000 т/год) — нужна стационарная ДСУ. Если вы подрядчик по сносу и работаете на разных объектах — Nordmann выгоднее в 2-3 раза.

Экономика: расчёт окупаемости

Рассмотрим типичный объект: снос здания 5 000 м³ строительных отходов.

Статья затрат/дохода	Без дробилки	С Nordmann T-1060
Вывоз отходов (самосвалы)	600 рейсов × 8 000 ₽ = 4,8 млн ₽	300 рейсов × 8 000 ₽ = 2,4 млн ₽
Топливо для дробилки	—	100 ч × 23 л × 65 ₽ = 150 тыс. ₽
Аренда дробилки	—	100 ч × 5 000 ₽ = 500 тыс. ₽
Оператор	—	100 ч × 1 500 ₽ = 150 тыс. ₽
Продажа вторичного щебня (300 т × 800 ₽)	—	+240 тыс. ₽
ИТОГО	4,8 млн ₽	2,96 млн ₽

Экономия на одном объекте — 1,84 млн ₽. Если брать дробилку в аренду на 5 объектов за год — экономия 9,2 млн ₽. Покупка T-1060 за 12-15 млн ₽ окупается за 1,5-2 года работы.

Транспортировка и установка

Дробилка поставляется с мультилифт-контейнером или на низкорамном прицепе. Для установки на объекте достаточно:

• ровной площадки 10 × 5 м (асфальт, бетон, уплотнённый грунт)
• подъездных путей для самосвала и мультилифта
• топливозаправщика (доставка солярки 1 раз в 2-3 дня при непрерывной работе)

Специальный фундамент не требуется. Дробилка устанавливается на 4 опорные ноги с винтовыми домкратами для выравнивания. Время установки — 20 минут после доставки.

Сервис и запчасти

AXE Machinery обеспечивает сервисное обслуживание дробилок Nordmann в России:

• Склад запчастей в Подмосковье: щёки, вкладыши, клиновые пластины, подшипники, ремни, фильтры Caterpillar — отгрузка день в день
• Выездная бригада для ТО и ремонта: вылет в течение 24 часов по России
• Плановое ТО: замена щёк каждые 800-1200 часов (зависит от материала), замена масла в редукторе каждые 500 часов, замена фильтров Caterpillar каждые 250 часов
• Изготовление запчастей по чертежам: если оригинальные щёки недоступны — изготовим на собственном производстве в Подмосковье

Подбор дробилки под ваши задачи, расчёт окупаемости, запрос на демо-показ: +7 (495) 120-39-19, info@axe-machinery.ru
